Mổ xẻ cấu tạo và nguyên lý hoạt động của chip LED GKGD

Chip LED (Light Emitting Diode) của GKGD, một tên tuổi được công nhận trong ngành công nghiệp hiển thị, là thành phần cốt lõi quyết định đến chất lượng hình ảnh, độ bền và hiệu suất năng lượng của vô số thiết bị, từ các biển LED quảng cáo ngoài trời đến những màn hình LED siêu phân giải trong nhà hát. Để hiểu sâu sắc về công nghệ này, việc phân tích chi tiết cấu trúc vi mô và cơ chế vật lý đằng sau mỗi con chip là điều cần thiết.

Cấu tạo chi tiết của chip LED GKGD

Về cơ bản, mỗi chip LED là một thiết bị bán dẫn phức tạp, được cấu thành từ nhiều lớp vật liệu khác nhau, mỗi lớp giữ một vai trò chuyên biệt để tạo ra ánh sáng. Cấu trúc của một chip LED GKGD điển hình bao gồm các thành phần chính sau.

Đế chip (Substrate) - Nền móng của sự phát sáng

Đây là lớp vật liệu nền, đóng vai trò như một bộ khung cơ học để các lớp bán dẫn được cấy lên trên trong quá trình sản xuất. Ngoài ra, đế chip còn có chức năng quan trọng là tản nhiệt. Trong quá trình hoạt động, chip LED sinh ra một lượng nhiệt đáng kể, và nếu không được giải phóng hiệu quả, nhiệt độ cao sẽ làm giảm hiệu suất phát quang và rút ngắn tuổi thọ của chip.

Vật liệu làm đế chip phổ biến bao gồm Sapphire (Al2​O3​), Silicon Carbide (SiC) hoặc Silicon (Si). GKGD thường lựa chọn vật liệu đế tối ưu dựa trên ứng dụng cụ thể của từng dòng sản phẩm. Ví dụ, SiC có khả năng dẫn nhiệt vượt trội, thường được ưu tiên cho các dòng chip LED công suất cao, trong khi Sapphire lại phổ biến nhờ sự cân bằng giữa chi phí và hiệu suất. Việc lựa chọn vật liệu đế ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của tấm module LED.

Lớp bán dẫn dị thể (Semiconductor Heterostructure) - Trái tim của chip LED

Đây là phần quan trọng nhất, nơi hiện tượng điện phát quang xảy ra. Cấu trúc này không phải là một khối đồng nhất mà bao gồm nhiều lớp vật liệu bán dẫn khác nhau được nuôi cấy một cách có chủ đích (quá trình epitaxial).

• Lớp bán dẫn loại N (N-type layer): Lớp này được pha tạp (doping) với các nguyên tử có nhiều electron hóa trị hơn vật liệu nền (ví dụ: pha tạp Silicon vào Gallium Nitride - GaN). Kết quả là lớp này có dư thừa các hạt tải điện âm, gọi là electron.

• Lớp hoạt tính/giếng lượng tử (Active Region/Quantum Well): Nằm kẹp giữa lớp N và lớp P, đây là một lớp bán dẫn rất mỏng (thường chỉ vài nanomet). Đây chính là nơi các electron và lỗ trống gặp nhau, tái hợp và giải phóng năng lượng dưới dạng photon ánh sáng. Vật liệu của lớp này quyết định màu sắc của ánh sáng phát ra. Ví dụ, Indium Gallium Nitride (InGaN) được sử dụng để tạo ra ánh sáng xanh lam và xanh lục, trong khi Aluminum Gallium Indium Phosphide (AlGaInP) dùng cho ánh sáng đỏ và hổ phách.

• Lớp bán dẫn loại P (P-type layer): Ngược lại với lớp N, lớp P được pha tạp với các nguyên tử có ít electron hóa trị hơn (ví dụ: pha tạp Magie vào GaN). Điều này tạo ra sự thiếu hụt electron, hình thành các hạt tải điện dương gọi là lỗ trống.

Sự sắp xếp tinh vi của các lớp này tạo thành một điốt bán dẫn, chỉ cho phép dòng điện chạy theo một chiều nhất định.

Điện cực (Electrodes) - Cầu nối năng lượng

Để chip LED có thể hoạt động, cần phải có dòng điện chạy qua cấu trúc bán dẫn. Hai điện cực, một cực dương (anode) nối với lớp P và một cực âm (cathode) nối với lớp N, được chế tạo để cung cấp năng lượng. Các điện cực này thường được làm bằng kim loại dẫn điện tốt và được thiết kế để tối ưu hóa việc phân bố dòng điện trên toàn bộ bề mặt chip, đồng thời không che khuất quá nhiều ánh sáng phát ra. Thiết kế điện cực là một yếu tố quan trọng mà các kỹ sư GKGD chú trọng để đảm bảo độ sáng đồng đều. Một nguồn LED chất lượng sẽ cung cấp dòng điện ổn định cho các điện cực này.

Lớp phủ Phốt pho (Phosphor coating) - Bí mật của ánh sáng trắng

Đối với các chip LED phát ra ánh sáng trắng, một lớp phủ phốt pho là không thể thiếu. Chip LED cơ bản thường chỉ tạo ra ánh sáng đơn sắc (thường là màu xanh lam). Khi ánh sáng xanh này đi qua lớp phốt pho, một phần năng lượng của nó sẽ kích thích các hạt phốt pho phát ra ánh sáng màu vàng. Sự kết hợp giữa ánh sáng xanh lam gốc và ánh sáng vàng từ phốt pho sẽ tạo ra ánh sáng trắng mà mắt người cảm nhận được. GKGD kiểm soát chặt chẽ độ dày và thành phần của lớp phốt pho để tạo ra các sắc thái ánh sáng trắng khác nhau, từ trắng ấm đến trắng lạnh, đáp ứng các tiêu chuẩn khắt khe của thế giới LED.

Thấu kính và vật liệu đóng gói (Lens and Encapsulation) - Định hình và bảo vệ

Toàn bộ cấu trúc mỏng manh của chip được bảo vệ bên trong một lớp vỏ bằng nhựa epoxy hoặc silicone. Lớp vỏ này có nhiều chức năng:

• Bảo vệ chip khỏi các tác động vật lý, độ ẩm và hóa chất từ môi trường.

• Định hình chùm sáng phát ra. Lớp vỏ này thường được đúc thành dạng thấu kính nhỏ để tập trung hoặc phân tán ánh sáng theo một góc nhìn (viewing angle) nhất định, ví dụ 120 độ hoặc 140 độ.

• Hỗ trợ tản nhiệt từ chip ra môi trường bên ngoài.

Chất lượng của vật liệu đóng gói ảnh hưởng đến độ trong suốt và khả năng chống ố vàng theo thời gian, một yếu tố quan trọng đối với các ứng dụng LED quảng cáo ngoài trời vốn chịu nhiều tác động của thời tiết.

Nguyên lý hoạt động cốt lõi của chip LED GKGD

Nguyên lý hoạt động của chip LED dựa trên một hiện tượng vật lý lượng tử gọi là điện phát quang. Quá trình này có thể được mô tả qua các bước tuần tự.

Hiện tượng điện phát quang (Electroluminescence)

Điện phát quang là quá trình một vật liệu phát ra ánh sáng khi có dòng điện chạy qua nó. Đây là nguyên lý cơ bản khác biệt hoàn toàn so với bóng đèn sợi đốt (phát sáng do nung nóng) hay bóng đèn huỳnh quang (phát sáng do phóng điện trong môi trường khí). Nhờ cơ chế này, chip LED chuyển đổi điện năng thành quang năng với hiệu suất rất cao và tỏa nhiệt ít hơn đáng kể.

Quá trình tái hợp electron và lỗ trống

Khi một điện áp thuận được đặt vào hai điện cực của chip LED (cực dương vào lớp P, cực âm vào lớp N), một dòng điện bắt đầu chạy qua.

1. Dịch chuyển hạt tải điện: Điện áp này cung cấp năng lượng đẩy các electron từ vùng N và các lỗ trống từ vùng P di chuyển về phía lớp hoạt tính (giếng lượng tử) ở giữa.

2. Tái hợp tại lớp hoạt tính: Tại lớp hoạt tính, các electron gặp các lỗ trống. Khi một electron "rơi" vào một lỗ trống, chúng tái hợp với nhau.

3. Giải phóng năng lượng: Quá trình tái hợp này giải phóng năng lượng. Trong vật liệu bán dẫn của chip LED, năng lượng này được giải phóng trực tiếp dưới dạng một hạt ánh sáng, gọi là photon.

Một kỹ sư lâu năm trong lĩnh vực lắp đặt màn hình cho sự kiện nhận xét: "Điều làm nên sự khác biệt của chip GKGD là sự ổn định trong quá trình tái hợp hạt tải điện. Điều này thể hiện qua việc màn hình giữ được màu sắc chính xác và độ sáng đồng đều ngay cả khi hoạt động liên tục trong nhiều giờ liền, một yếu tố sống còn đối với các chương trình truyền hình trực tiếp."

Bước sóng và màu sắc ánh sáng

Năng lượng của photon được giải phóng, và do đó là màu sắc (hay bước sóng) của ánh sáng, được quyết định bởi một yếu tố gọi là năng lượng vùng cấm (band gap energy) của vật liệu bán dẫn trong lớp hoạt tính.

• Vật liệu có năng lượng vùng cấm lớn sẽ giải phóng photon năng lượng cao, tương ứng với ánh sáng có bước sóng ngắn (ví dụ: màu xanh lam, tím).

• Vật liệu có năng lượng vùng cấm nhỏ hơn sẽ giải phóng photon năng lượng thấp, tương ứng với ánh sáng có bước sóng dài (ví dụ: màu đỏ, cam).

Công thức liên hệ giữa năng lượng photon (E) và bước sóng ánh sáng (λ) là:

E=hc​/λ

Trong đó:

• h là hằng số Planck

• c là tốc độ ánh sáng

Bằng cách lựa chọn và kết hợp chính xác các loại vật liệu bán dẫn, các nhà sản xuất như GKGD có thể tạo ra các chip LED có khả năng phát ra bất kỳ màu nào trong dải quang phổ nhìn thấy. Đây là nền tảng cho công nghệ hiển thị RGB (Red, Green, Blue) trên các màn hình LED hiện đại.

Hiệu suất lượng tử và hiệu suất phát sáng

Không phải mọi cặp electron-lỗ trống tái hợp đều tạo ra photon. Một số có thể giải phóng năng lượng dưới dạng nhiệt (dao động mạng tinh thể). Tỷ lệ giữa số photon được tạo ra và số cặp electron-lỗ trống tái hợp được gọi là hiệu suất lượng tử bên trong (Internal Quantum Efficiency - IQE).

Hiệu suất phát sáng tổng thể của chip LED còn phụ thuộc vào hiệu suất trích xuất ánh sáng (Light Extraction Efficiency - LEE), tức là khả năng các photon được tạo ra thoát ra khỏi chip mà không bị hấp thụ hoặc phản xạ ngược vào bên trong. GKGD liên tục nghiên cứu cải tiến cấu trúc bề mặt chip và thiết kế thấu kính để tối đa hóa chỉ số LEE, qua đó tăng cường độ sáng tổng thể mà không cần tăng dòng điện tiêu thụ. Việc này đòi hỏi sự phối hợp chặt chẽ với thiết kế của mạch điều khiển để tối ưu hóa hiệu suất.

Các công nghệ đóng gói nổi bật của GKGD

Công nghệ đóng gói (packaging) không chỉ là việc bọc chip LED lại mà còn là một quy trình kỹ thuật cao, quyết định đến độ bền, khả năng hiển thị và ứng dụng của sản phẩm cuối cùng. GKGD là một trong những đơn vị tiên phong trong việc áp dụng và cải tiến các công nghệ đóng gói tiên tiến.

Công nghệ SMD (Surface Mount Device) - Tiêu chuẩn vàng

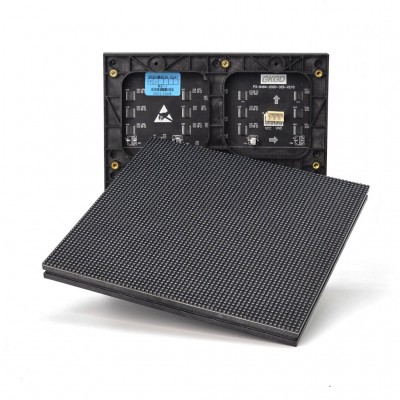

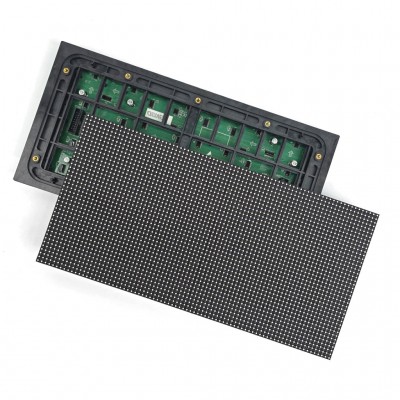

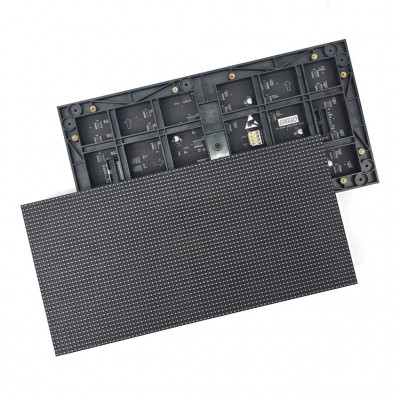

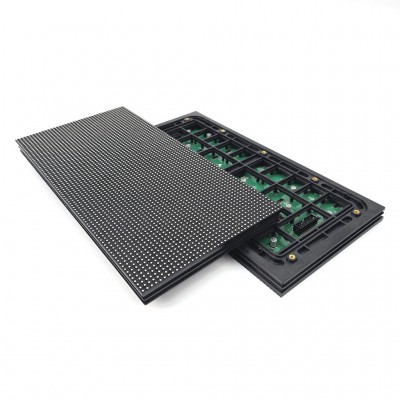

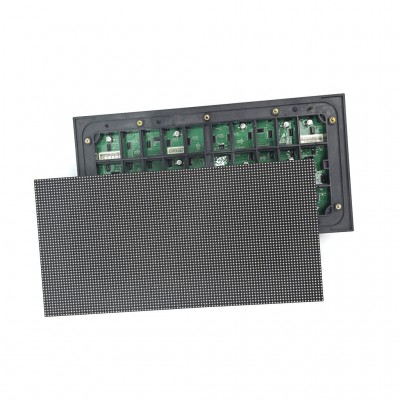

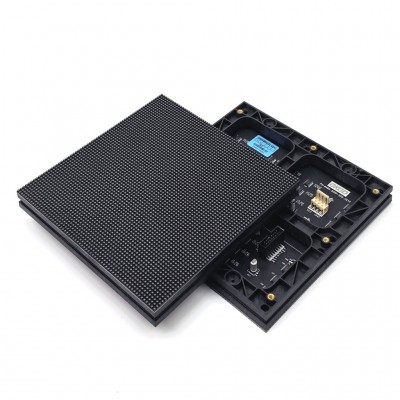

Đây là công nghệ phổ biến nhất hiện nay. Mỗi con chip LED RGB (Đỏ, Lục, Lam) được hàn trực tiếp lên bề mặt của một bảng mạch in (PCB), tạo thành một "điểm ảnh" hoàn chỉnh. Các điểm ảnh SMD này sau đó được sắp xếp trên một tấm module LED lớn hơn.

• Ưu điểm: Cung cấp góc nhìn rộng, độ đồng đều màu sắc tốt, quy trình sản xuất đã được tối ưu hóa giúp giảm chi phí, dễ dàng sửa chữa và thay thế từng điểm ảnh.

• Ứng dụng: Rất linh hoạt, được sử dụng rộng rãi từ màn hình LED trong nhà có độ phân giải cao đến các biển LED quảng cáo ngoài trời. Hầu hết các sản phẩm tại các siêu thị LED đều sử dụng công nghệ này.

Công nghệ COB (Chip on Board) - Bước tiến về độ sáng và tản nhiệt

Với COB, nhiều chip LED trần (bare chip) được gắn trực tiếp lên một đế mạch chung và sau đó được phủ một lớp phốt pho và keo đồng nhất. Điều này tạo ra một module phát sáng duy nhất thay vì nhiều điểm sáng riêng lẻ.

• Ưu điểm: Tản nhiệt hiệu quả hơn do chip tiếp xúc trực tiếp với đế tản nhiệt lớn, độ sáng trên một đơn vị diện tích cao hơn, tạo ra nguồn sáng đồng đều và liền mạch hơn, giảm chói. Ngoài ra, nó còn có khả năng chống va đập và chống ẩm tốt hơn SMD.

• Ứng dụng: Thường được dùng trong các màn hình yêu cầu độ mịn cao, màn hình LED trong các studio, phòng điều khiển, hoặc các ứng dụng chiếu sáng chuyên dụng.

Công nghệ GOB (Glue on Board) - Giải pháp bảo vệ bề mặt

GOB thực chất là một bước cải tiến dựa trên công nghệ SMD. Sau khi các điểm ảnh SMD được hàn lên PCB, toàn bộ bề mặt của tấm module LED sẽ được phủ một lớp keo trong suốt đặc biệt.

• Ưu điểm: Lớp keo này tạo thành một lá chắn bảo vệ, giúp module có khả năng chống va đập, chống nước, chống bụi và chống tĩnh điện vượt trội. Nó khắc phục được nhược điểm của SMD là các bóng LED dễ bị tổn thương khi va chạm.

• Ứng dụng: Lý tưởng cho các màn hình cho thuê, màn hình sàn, màn hình tại các khu vực công cộng có nguy cơ va chạm cao, hoặc các môi trường khắc nghiệt.

Theo chia sẻ từ một thành viên tích cực trên một Cộng đồng LED uy tín: "Chúng tôi đã chuyển sang sử dụng các module GOB của GKGD cho các dự án cho thuê sự kiện. Tỷ lệ hỏng hóc điểm ảnh do vận chuyển và lắp đặt giảm đến 80%. Mặc dù chi phí ban đầu có nhỉnh hơn một chút, nhưng về lâu dài lại tiết kiệm được rất nhiều chi phí bảo trì."

So sánh các công nghệ đóng gói

Yếu tố ảnh hưởng đến hiệu suất và tuổi thọ chip LED

Chất lượng của chip LED GKGD không chỉ đến từ cấu tạo và nguyên lý hoạt động mà còn phụ thuộc vào các yếu tố vận hành. Người dùng và nhà tích hợp hệ thống cần quan tâm đến các khía cạnh này.

Dòng điện và điện áp hoạt động

Mỗi chip LED được thiết kế để hoạt động tối ưu ở một mức dòng điện và điện áp nhất định.

• Vận hành dưới ngưỡng: Sẽ làm giảm độ sáng, không khai thác hết hiệu năng.

• Vận hành quá ngưỡng (overdrive): Sẽ làm tăng độ sáng trong thời gian ngắn nhưng sinh ra lượng nhiệt cực lớn, gây suy giảm quang thông (lumen decay) nhanh chóng và có thể làm hỏng chip vĩnh viễn.

Đây là lý do tại sao việc lựa chọn một nguồn LED chất lượng cao và một mạch điều khiển phù hợp là cực kỳ quan trọng. Một hệ thống cấp nguồn và điều khiển tốt sẽ đảm bảo mỗi chip LED nhận được dòng điện ổn định, đúng với thông số kỹ thuật, qua đó tối đa hóa tuổi thọ và duy trì độ sáng đồng đều trên toàn bộ màn hình LED.

Quản lý nhiệt độ

Nhiệt độ là kẻ thù số một của chip LED. Nhiệt độ cao không chỉ làm giảm hiệu suất phát quang mà còn làm thay đổi bước sóng ánh sáng (gây sai lệch màu sắc) và đẩy nhanh quá trình lão hóa của vật liệu đóng gói.

Việc thiết kế hệ thống tản nhiệt hiệu quả, bao gồm các phụ kiện LED như đế tản nhiệt, keo tản nhiệt, và hệ thống quạt thông gió cho các module và cabinet là yếu tố then chốt để đảm bảo chip LED GKGD hoạt động ổn định trong thời gian dài. Các nhà cung cấp uy tín như LEDTUBIONE thường cung cấp các giải pháp toàn diện, bao gồm cả tư vấn về hệ thống tản nhiệt.

Lựa chọn chip LED GKGD phù hợp cho dự án

Với sự đa dạng của các dòng sản phẩm, việc lựa chọn đúng loại chip LED GKGD là yếu tố quyết định sự thành công của một dự án. Cân nhắc về mật độ điểm ảnh (Pixel pitch)

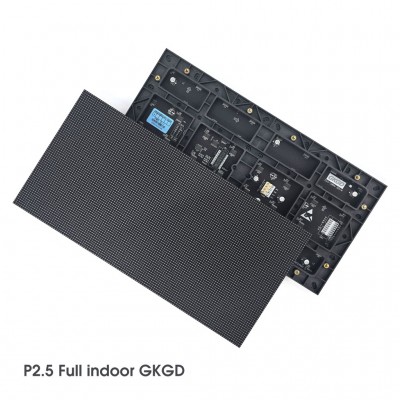

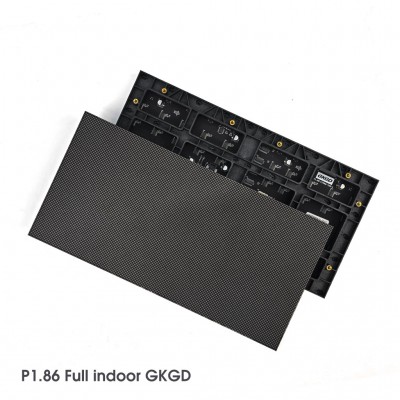

Mật độ điểm ảnh, hay khoảng cách giữa tâm các điểm ảnh, là thông số quan trọng nhất. Đối với các ứng dụng nhìn gần như phòng họp hay studio, cần chọn các dòng chip cho phép tạo ra tấm module LED có pixel pitch nhỏ (ví dụ P1.2, P1.5). Đối với biển LED quảng cáo ngoài trời nhìn từ xa, có thể chọn pixel pitch lớn hơn (P6, P8, P10) để tối ưu hóa chi phí đầu tư.

Tầm quan trọng của nhà phân phối uy tín

Chất lượng của chip LED chỉ có thể được đảm bảo khi sản phẩm là hàng chính hãng. Việc mua bán LED thông qua các nhà phân phối được ủy quyền hoặc các Tổng kho LED lớn như LEDTUBIONE giúp đảm bảo người dùng nhận được sản phẩm đúng thông số kỹ thuật, cùng với các dịch vụ tư vấn kỹ thuật và hỗ trợ sau bán hàng chuyên nghiệp. Đây là một khoản đầu tư vào sự yên tâm và chất lượng dài hạn cho mọi công trình. Tính đến 2025, việc tìm kiếm các nhà cung cấp minh bạch về nguồn gốc sản phẩm đang là xu hướng được quan tâm hàng đầu trong Cộng đồng LED.

Bài viết sử dụng nguồn tham khảo:

• Website chính thức của GKGD: www.gkgd.com
• Wikipedia - Light Emitting Diode: en.wikipedia.org/wiki/Light-emitting_diode
• Các bài phân tích công nghệ trên các tạp chí chuyên ngành như LEDinside, Display Daily.
• Diễn đàn thảo luận về thiết bị điện và chiếu sáng
• Tài liệu kỹ thuật từ các nhà phân phối LED.
